Page 137 - Kurumsal Veri Yönetimi ve Analitiği Koordinatörlüğü Hassas Görev Analizi

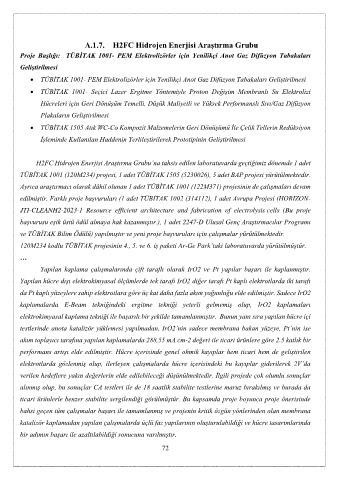

H2FC Hidrojen Enerjisi Araştırma Grubu
Proje Başlığı: TÜBİTAK 1001- PEM Elektrolizörler için Yenilikçi Anot Gaz Difüzyon Tabakaları

Geliştirilmesi
 TÜBİTAK 1001- PEM Elektrolizörler için Yenilikçi Anot Gaz Difüzyon Tabakaları Geliştirilmesi

 TÜBİTAK 1001- Seçici Lazer Ergitme Yöntemiyle Proton Değişim Membranlı Su Elektrolizi

Hücreleri için Geri Dönüşüm Temelli, Düşük Maliyetli ve Yüksek Performanslı Sıvı/Gaz Difüzyon
Plakaların Geliştirilmesi

 TÜBİTAK 1505 Atık WC-Co Kompozit Malzemelerin Geri Dönüşümü İle Çelik Tellerin Redüksiyon

İşleminde Kullanılan Haddenin Yerlileştirilerek Prototipinin Geliştirilmesi

H2FC Hidrojen Enerjisi Araştırma Grubu’na tahsis edilen laboratuvarda geçtiğimiz dönemde 1 adet

TÜBİTAK 1001 (120M234) projesi, 1 adet TÜBİTAK 1505 (5230026), 5 adet BAP projesi yürütülmektedir.
Ayrıca araştırmacı olarak dâhil olunan 1 adet TÜBİTAK 1001 (122M371) projesinin de çalışmaları devam

edilmiştir. Farklı proje başvuruları (1 adet TÜBİTAK 1002 (314112), 1 adet Avrupa Projesi (HORIZON-
JTI-CLEANH2-2023-1 Resource efficient architecture and fabrication of electrolysis cells (Bu proje

başvurusu eşik üstü ödül almaya hak kazanmıştır.), 1 adet 2247-D Ulusal Genç Araştırmacılar Programı
ve TÜBİTAK Bilim Ödülü) yapılmıştır ve yeni proje başvuruları için çalışmalar yürütülmektedir.

120M234 kodlu TÜBİTAK projesinin 4., 5. ve 6. iş paketi Ar-Ge Park’taki laboratuvarda yürütülmüştür.

…
Yapılan kaplama çalışmalarında çift taraflı olarak IrO2 ve Pt yapılar başarı ile kaplanmıştır.

Yapılan hücre dışı elektrokimyasal ölçümlerde tek tarafı IrO2 diğer tarafı Pt kaplı elektrotlarda iki tarafı
da Pt kaplı yüzeylere sahip elektrotlara göre üç kat daha fazla akım yoğunluğu elde edilmiştir. Sadece IrO2

kaplamalarda E-Beam tekniğindeki ergitme tekniği yeterli gelmemiş olup, IrO2 kaplamaları
elektrokimyasal kaplama tekniği ile başarılı bir şekilde tamamlanmıştır. Bunun yanı sıra yapılan hücre içi

testlerinde anota katalizör yüklemesi yapılmadan, IrO2’nin sadece membrana bakan yüzeye, Pt’nin ise

akım toplayıcı tarafına yapılan kaplamalarda 288,55 mA cm-2 değeri ile ticari ürünlere göre 2.5 katlık bir
performans artışı elde edilmiştir. Hücre içerisinde genel ohmik kayıplar hem ticari hem de geliştirilen

elektrotlarda gözlenmiş olup, ilerleyen çalışmalarda hücre içerisindeki bu kayıplar giderilerek 2V’da

verilen hedeflere yakın değerlerin elde edilebileceği düşünülmektedir. İlgili projede çok olumlu sonuçlar
alınmış olup, bu sonuçlar CA testleri ile de 18 saatlik stabilite testlerine maruz bırakılmış ve burada da

ticari ürünlerle benzer stabilite sergilendiği görülmüştür. Bu kapsamda proje boyunca proje önerisinde
bahsi geçen tüm çalışmalar başarı ile tamamlanmış ve projenin kritik özgün yönlerinden olan membrana

katalizör kaplamadan yapılan çalışmalarda üçlü faz yapılarının oluşturulabildiği ve hücre tasarımlarında
bir adımın başarı ile azaltılabildiği sonucuna varılmıştır.

72
